Original Qianli Super Cam X 3D Infrared Thermal lmaging Analyzing Camera for Phone PCB Thermal Camera Diagnosis Instrument Repair

9000 DH

Garantie: 30 Jours

Description

Caméra thermique LINCSeek SuperCam pour la détection de défauts de carte mère de téléphone portable. Caméra d’imagerie thermique 3D Qianli Super Cam X et outil de diagnostic des défauts de la carte mère de la caméra d’analyse d’imagerie thermique infrarouge 3D Qianli Super Cam Y. Mécanicien TI-08 Caméra d’imagerie thermique 3D et LINCSeek Cinquième génération IIT ShortCam Mini Serrage Infrarouge Imageur thermique Circuit imprimé Outil de dépannage.

Sc3f1c1a66cf5423196cde61800ada3d9QSac2a436bd78b4502be177f05129907a0pSc12ccacd60f84b90824234fa044c9521c
Spécifications de l’imageur thermique ShortCam Mini :
Modèle : AS21 Mini.
Résolution : 256*192.
Plage de longueurs d’onde : 7,5 um-13,5 um.
Angle de caméra : 25°-18°.
Mode d’affichage : Imagerie thermique.
Type de connecteur : Type-C, USB2.0.
Poids: objectif-36g, corps-200g.
Longueur : col de cygne flexible-30 cm.
Spécifications de l’objectif : diamètre 34 mm, hauteur 47,5 mm, en forme de lanterne.
Plage de mesure de la température : -20 ℃-550 ℃.
Distance de mesure de la température : 5 cm-25 cm.
Plateformes prises en charge : ordinateur de bureau/ordinateur portable Windows 7/10/11.

Spécifications de la caméra thermique 3D Qianli Super Cam X :
Résolution : 52 000 (260 x 200).
Plage de longueurs d’onde : 7-14 um.
Angle de caméra : 42°x 32°.
Fréquence d’image : 25 Hz.
Taille du support : 150x160x161,5 mm.
Tension d’entrée : 5 V CC.
Consommation électrique : <250 mW.
Mode d’affichage : imagerie thermique infrarouge.
Type de port : Type-C vers USB.
Format de stockage des images : JPG(640X480).
Format de stockage vidéo : MP4.
Fonction de mesure de la température : mesure de la température plein format.
Distance de mesure de la température : 2MM-∞.
Précision de la mesure de la température : ±5 ℃ ou ±5 %.
Plage de température : -20 ℃-120 ℃.
Plage de température de stockage : -15 ℃ – +60 ℃.
Humidité : 95% Température relative.

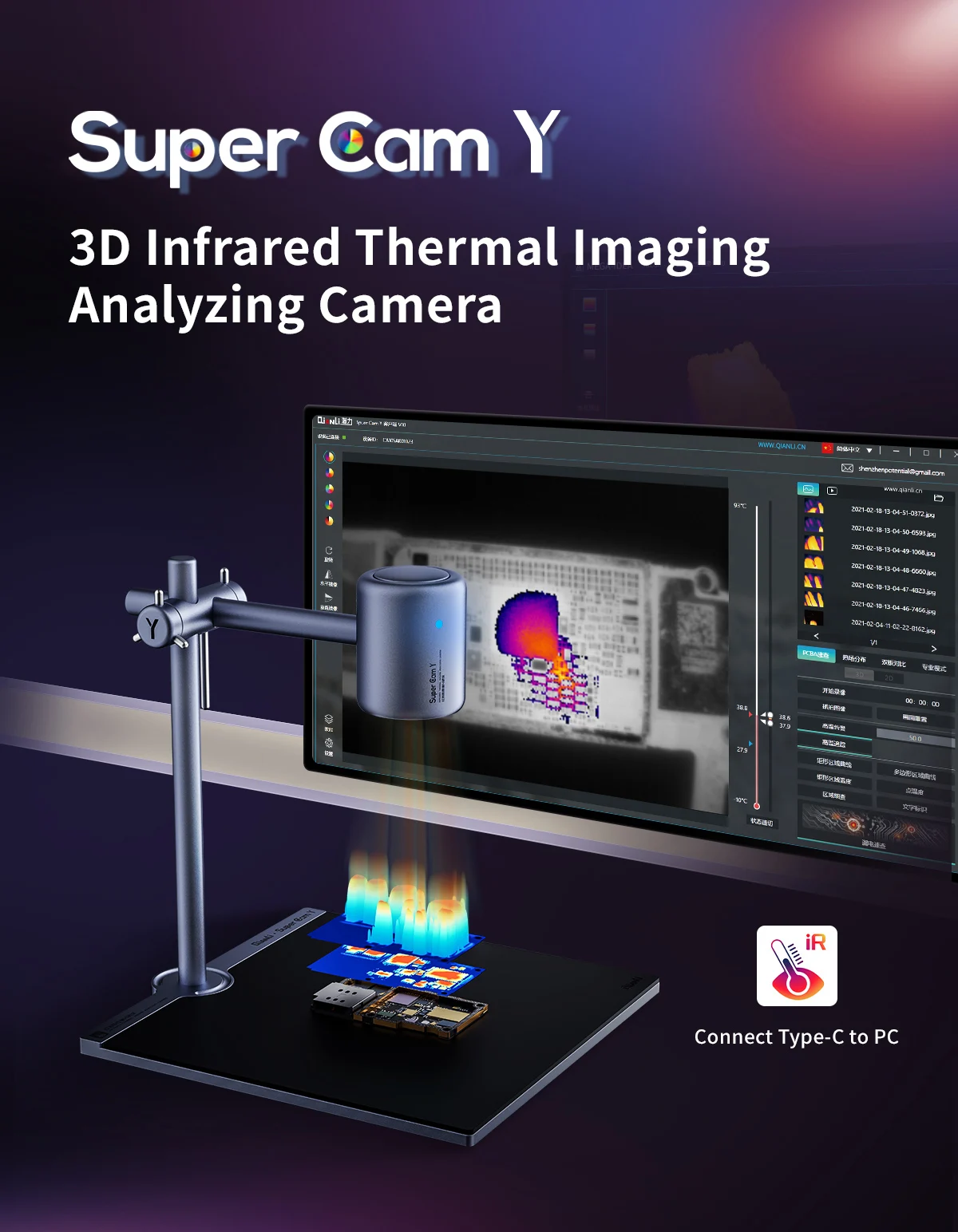

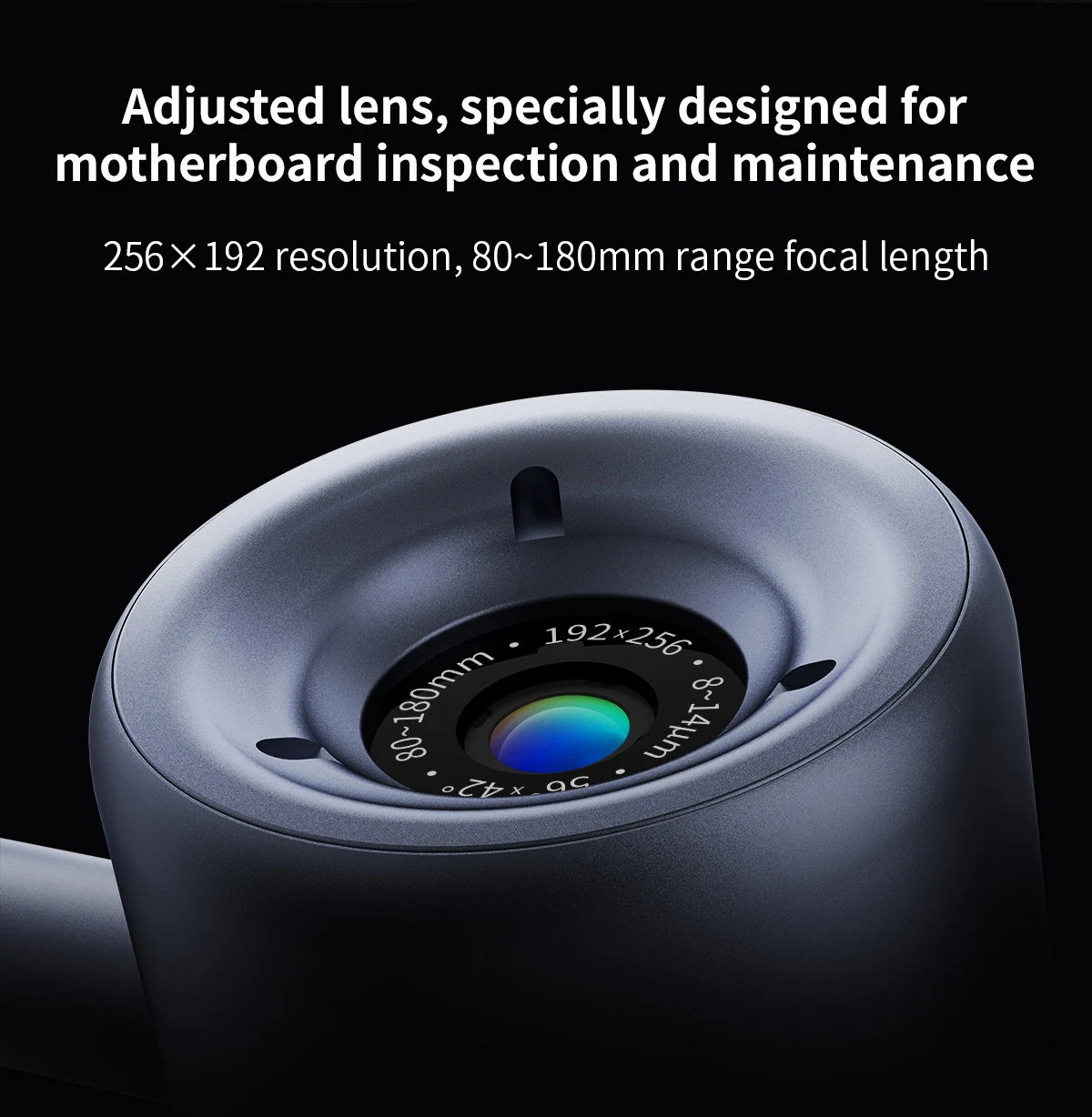

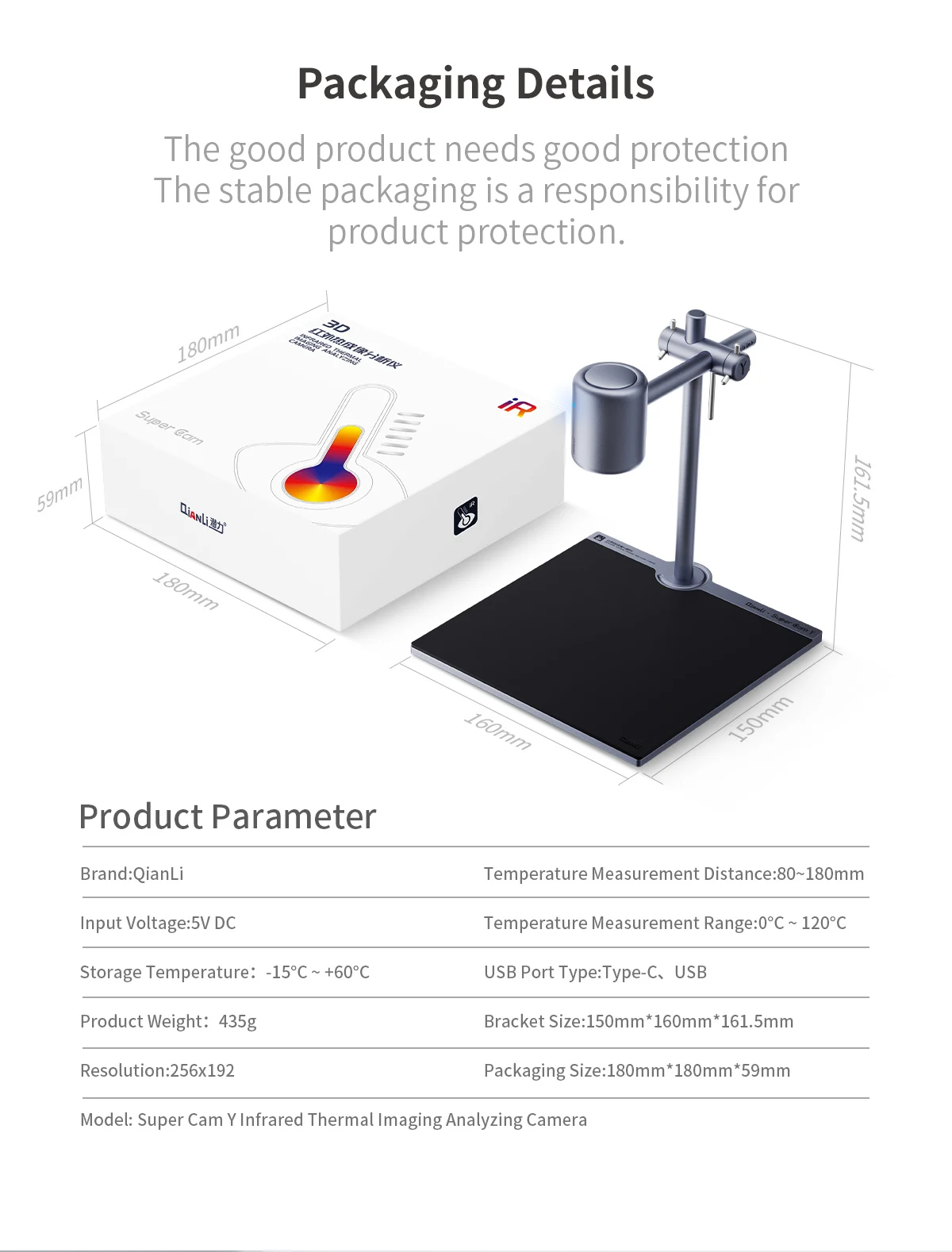

Spécifications de la caméra thermique 3D Qianli Super Cam Y :
Résolution : 256×192.
Plage de longueurs d’onde : 8-14 um.
Angle de caméra : 56-42 degrés.
Fréquence d’image : 25 Hz.
Taille du support : 150x160x161,5 mm.
Tension d’entrée : 5 V CC.
Consommation électrique : <250 mW.
Mode d’affichage : imagerie thermique infrarouge.
Type de port : Type-C.
Format de stockage des images : JPG(640X480).
Format de stockage vidéo : MP4.
Fonction de mesure de la température : mesure de la température plein format.
Distance de mesure de la température : 80-180 mm.
Précision de la mesure de la température : ±5 ℃ ou ±5 %.
Plage de température : 0℃-120℃.
Plage de température de stockage : -15 ℃ – +60 ℃.
Humidité : Température relative.

Spécifications de la caméra d’imagerie thermique infrarouge 3D mécanique :
Modèle de produit : TI-08.
Pouvoir de résolution : 256×192 pixels.
Distance de mesure de la température : 30 mm-150 mm.
Interface de l’appareil : USB Type-C.
Angle du champ de vision de l’objectif : 56×42.
Format de stockage des images : JPG.
Format de stockage vidéo : MP4.
Champ : analyse de libération de champ thermique 3D, affichage visuel des changements de température.

Spécifications de la caméra thermique LINCSeek SuperCam :
Modèle : IIT ShortCam.
Résolution : 160×120.
Plage de longueurs d’onde : 7,5-13,5 um.
Angle de la caméra : 61,8ºx49,5º.
Partie visible des paramètres : résolution 1920×1080.
Mode d’affichage : imagerie thermique visible/infrarouge/positionnement à double entrelacement optique.
Alimentation : tension d’alimentation d’entrée 5-26 V CC.
Consommation électrique : 2,2 W (maximum 3 W).
Fonction de température : pleine température. Caractéristiques de la caméra thermique

infrarouge
 : 1. Plage de température maximale
2. Température maximale de la zone de test
3. Température minimale de la zone de test
4. Plage de température minimale
5. Peut ajuster l’angle de la caméra à lumière visible
6. Fusion réglable de l’imagerie thermique infrarouge et de l’image de la lumière visible est une image plus claire

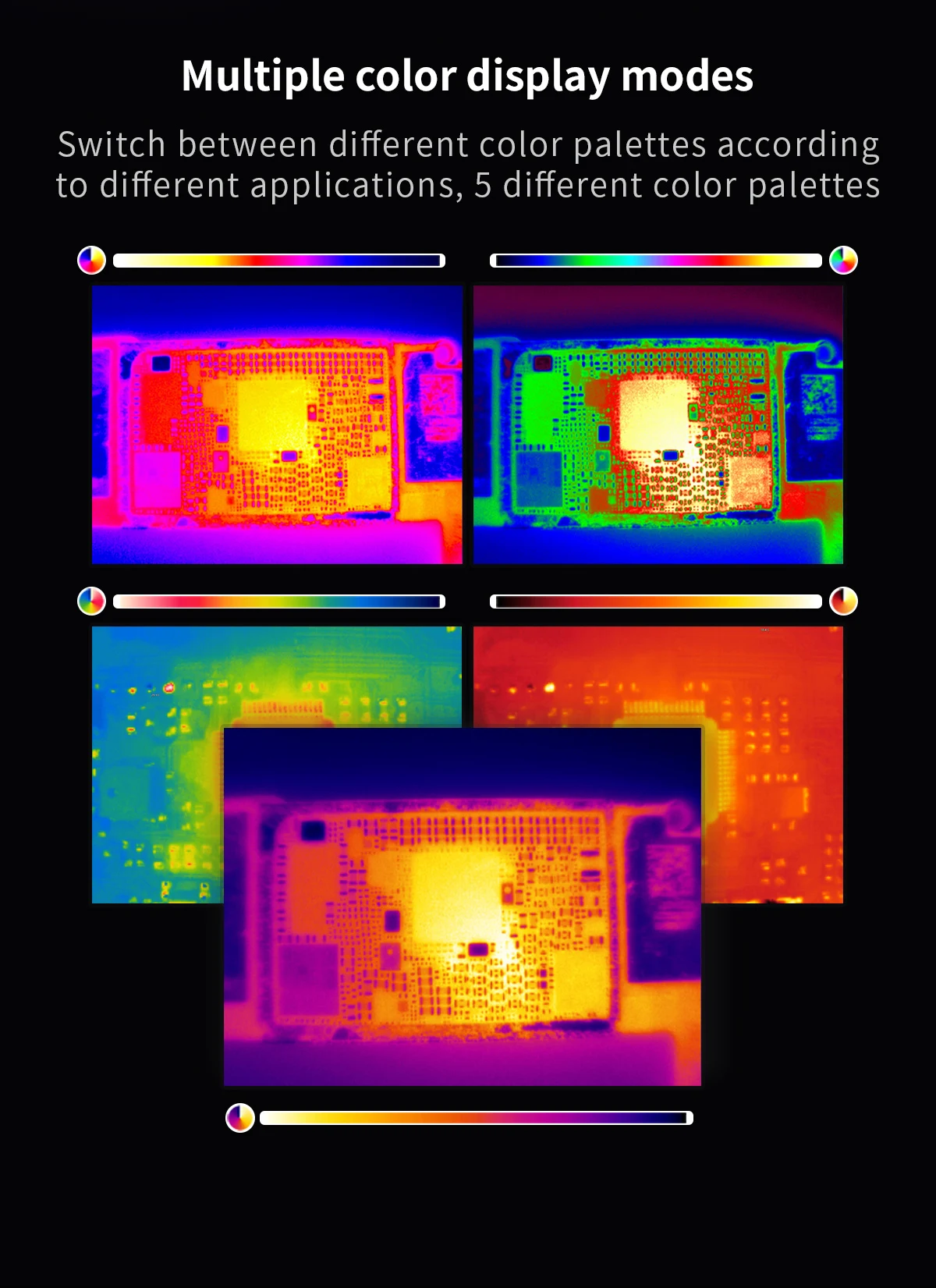

7. Mode d’affichage commutable
8. Vous pouvez capturer des photos prises par PCB et enregistrer les données de l’imagerie infrarouge.
9 peut enregistrer des images prises par PCB et enregistrer les données de thermographie infrarouge
10. Activez la vérification rapide pour trouver rapidement l’endroit le plus chaud.

S2d5b3bc1c5f24c0ea053aa998c835d9e7S2d8a653465444509a232357646058db5T

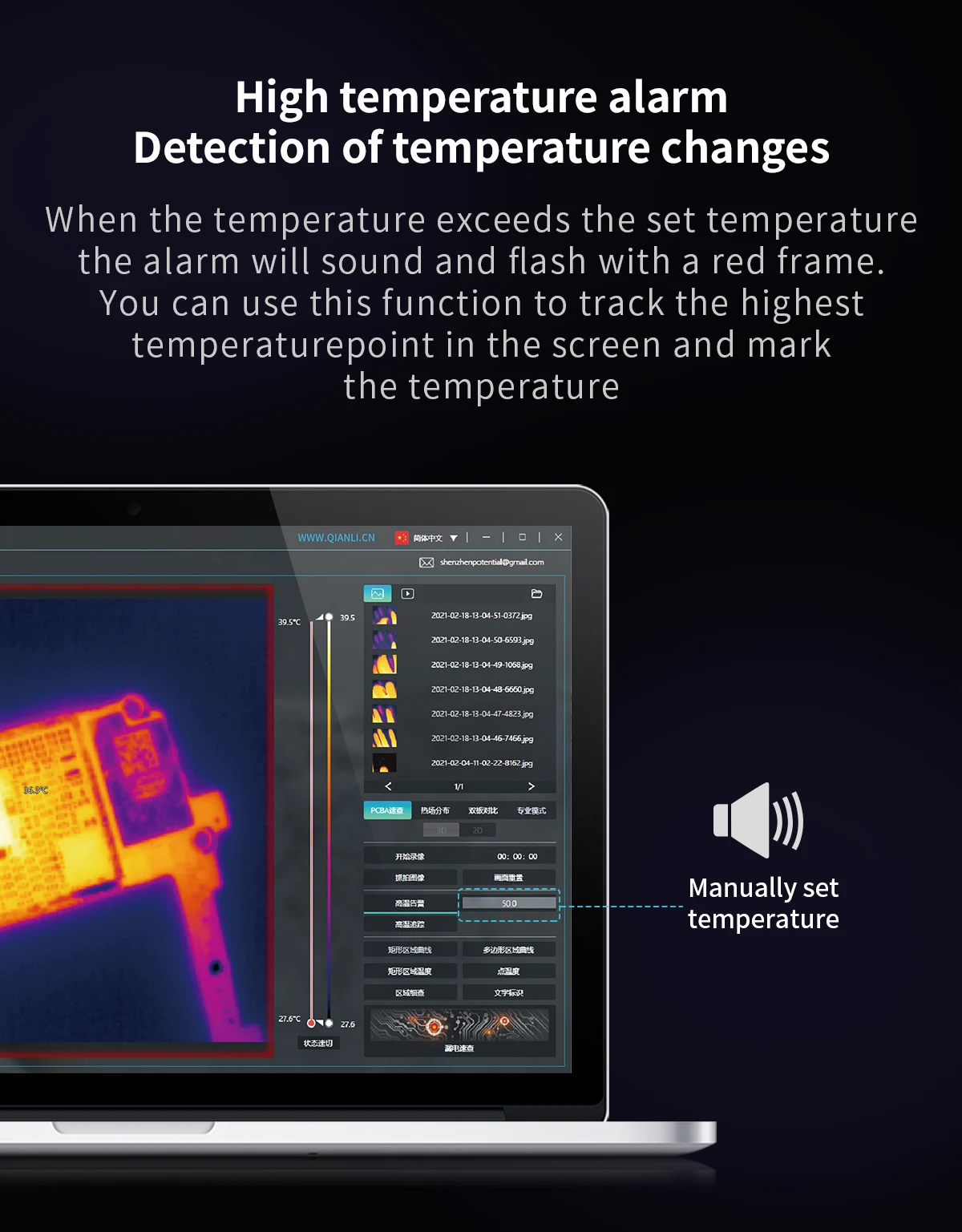

Détection en temps réel de suivi d’alarme à haute température de
Les changements de température
Lorsque le seuil de température élevée est dépassé,
Il y aura un flash de cadre rouge et un son de l’ordinateur. La haute température trace le point de température élevé de l’image entière et affiche la valeur de la température.
Fonctionnalités supplémentaires comme

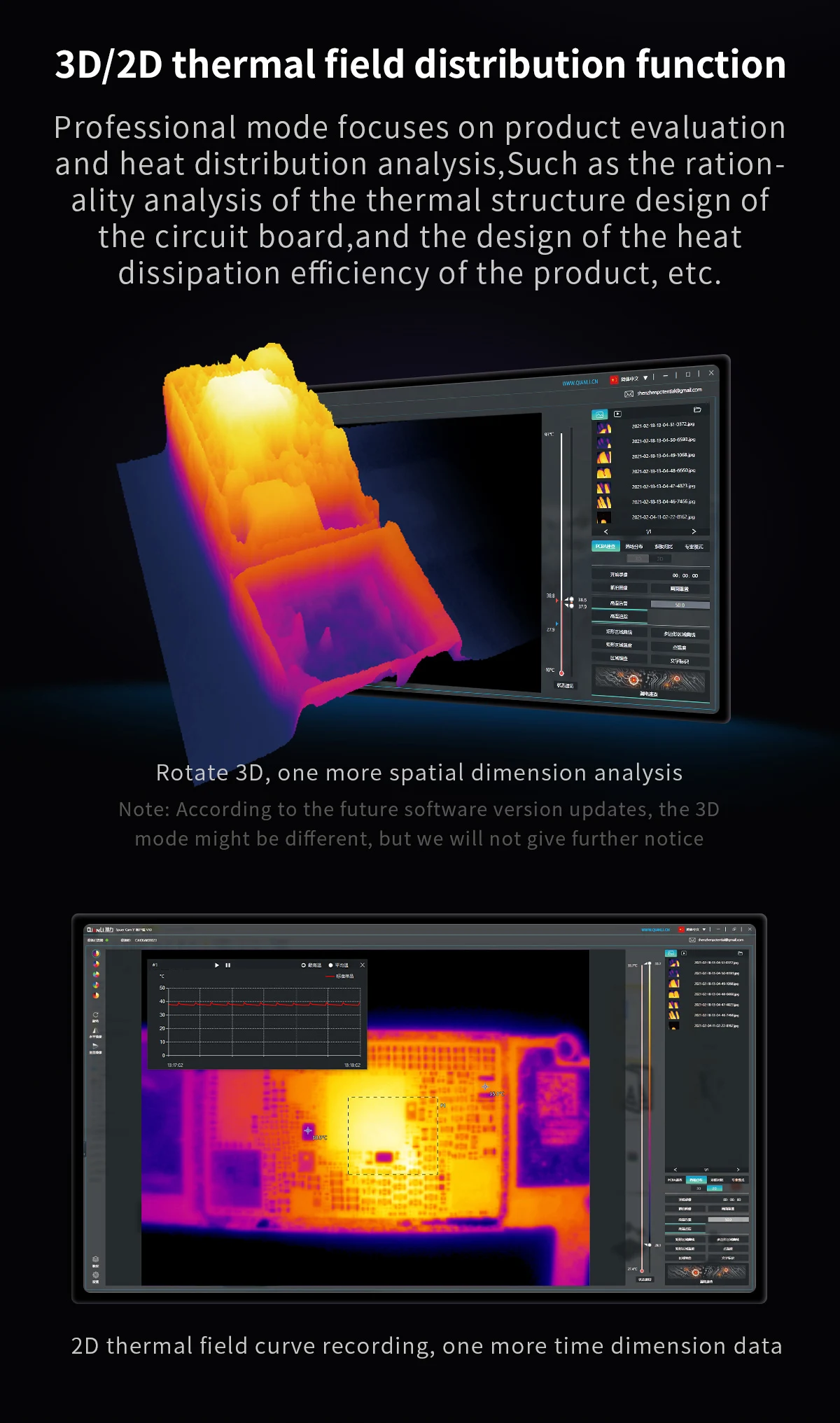

Répartition du champ thermique 3D/2D
Le mode professionnel se concentre sur l’évaluation du produit
Et l’analyse de la distribution de chaleur, le mode de thermalfield 3D innovant est plus intuitif, la courbe d’enregistrement régionale du champ thermique 2D est plus détaillée.

Rotation 3D, une analyse de dimension spatiale de plus.

Courbe d’enregistrement en mode de champ thermique 2D, données de dimension de temps supplémentaires.

S84f90caab734438d8b6813695ebb0528RSfb5f4c3bc779415287289bd41d7f8994c

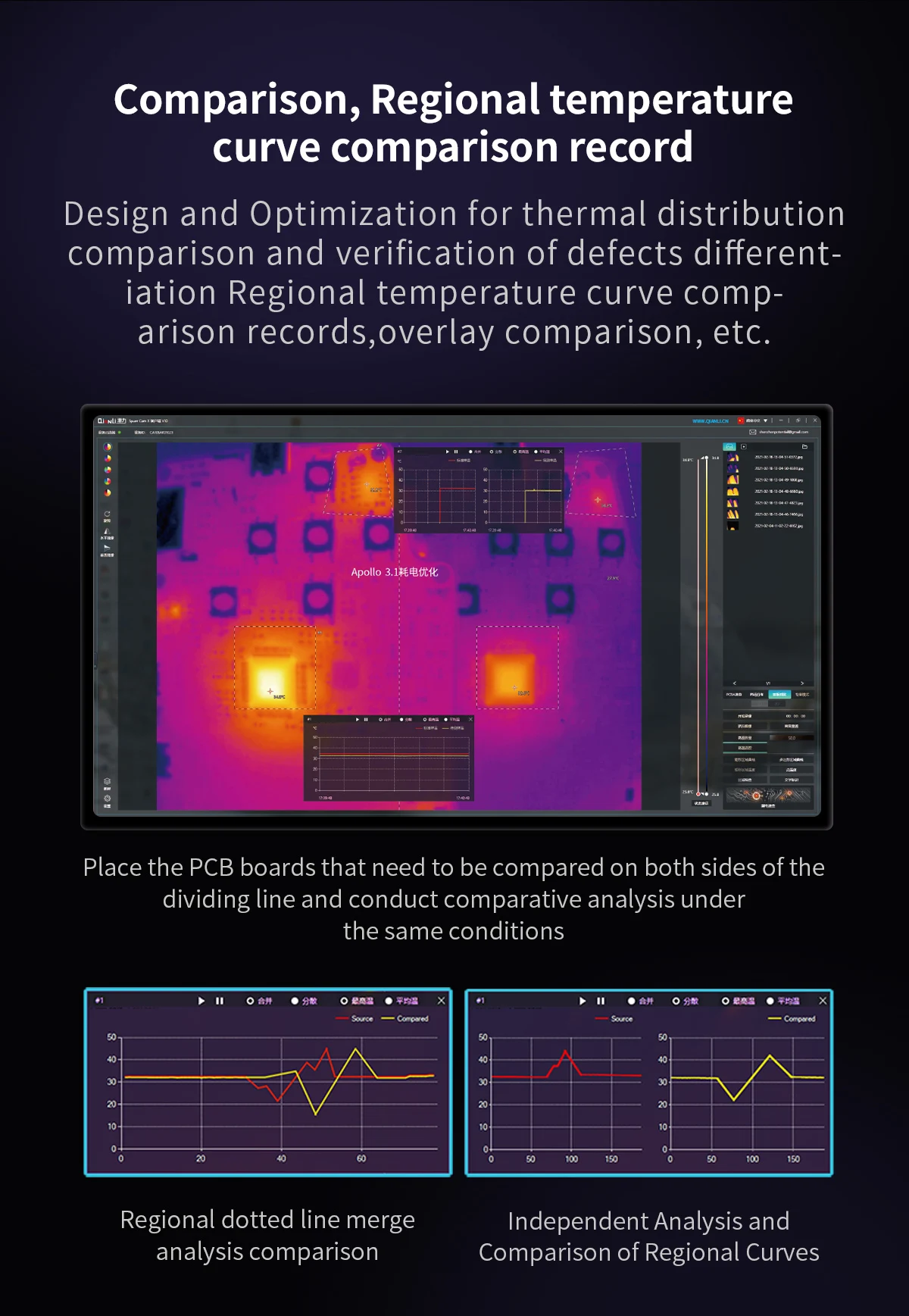

Comparaison, record de comparaison de la courbe de température régionale
Ce mode consiste à optimiser la conception de la distribution de chaleur, l’analyse PCBA de défaut et de travail, la comparaison de courbe de température régionale, la comparaison de superposition, etc.
Placez les cartes de PCB à comparer de chaque côté de la ligne de séparation et effectuez une analyse comparative dans les mêmes conditions.

Analyse et comparaison régionales de consolidation en pointillé
Analyse et comparaison indépendantes des courbes régionales

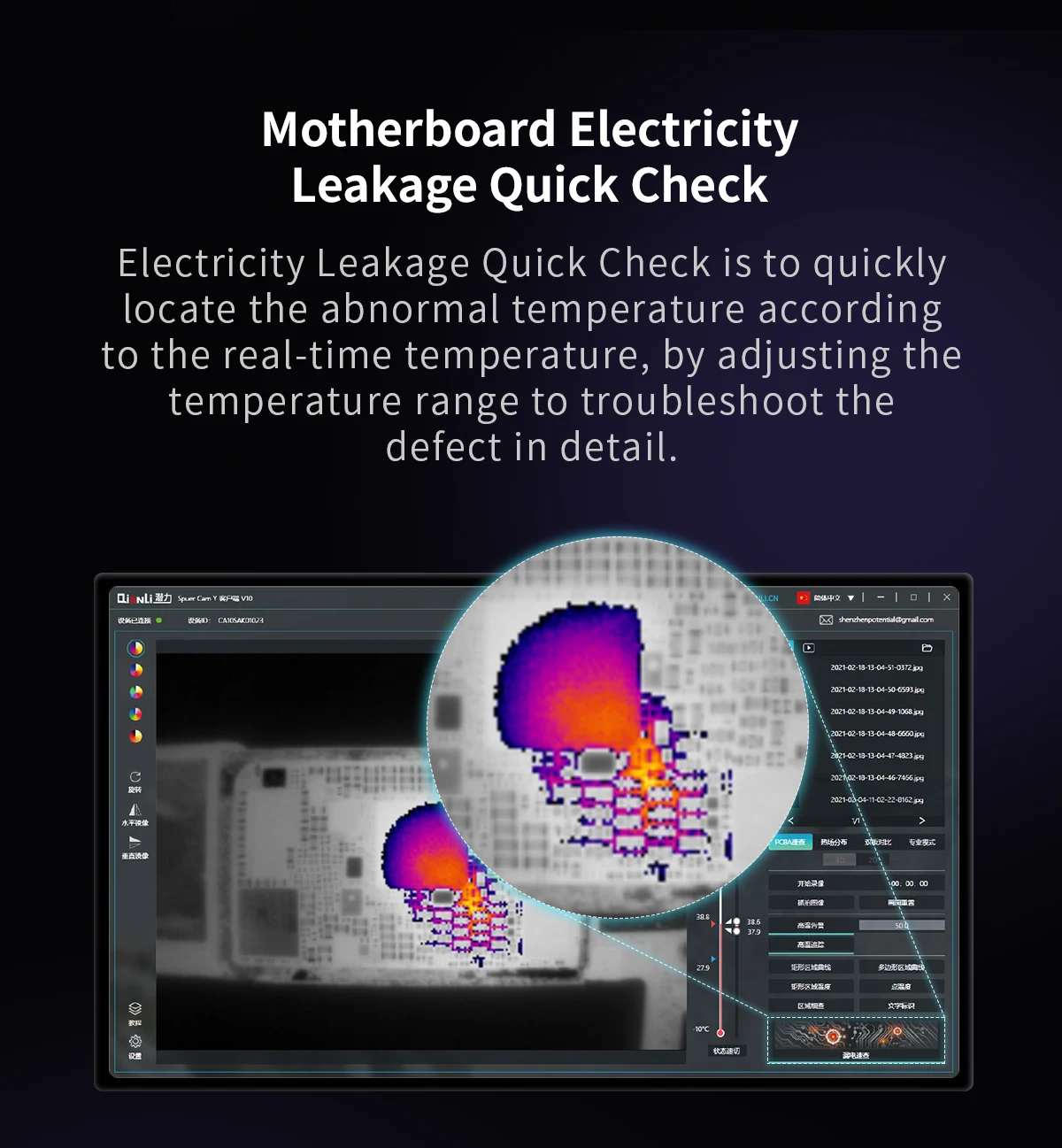

Réglage de la plage de température, localisez la fuite d’électricité et le court-circuit.
Quand il y a très petite fuite de courant ou grande
La source d’interférence est à proximité, le «contrôle des fuites d’électricité» ne peut pas facilement localiser le composant de fuite, vous pouvez ajuster la plage de température pour modifier l’imagecontrast pour localiser le composant de fuite.
L’emplacement du contrôle rapide des fuites d’électricité est proche du point de température élevé:

Ajustez la plage de température pour réduire la plage d’emplacement:

Faites glisser le whitedotpour ajuster la plage de température

Sde0b698030a64b7fbb57e38307636579jSfdd3f25e7cfe445ba8b33289b605101fF
